結露の原因がわかる空気線図の見方を解説

この記事では天井内の冷媒配管で発生する結露の原因を、空気線図（湿り空気線図）を使って視覚的に解説します。なぜ結露するのか・どうすれば防げるのかを、若手技術者向けにわかりやすく図解します。

コンテンツ

なぜ天井内で結露が起きるのか

結露は「空気が冷やされ、含みきれなくなった水蒸気が水滴になる現象」です。夏場の天井内は、エアコンの冷媒配管（低温）と高温多湿の空気が共存するため、結露が発生しやすい環境になっています。

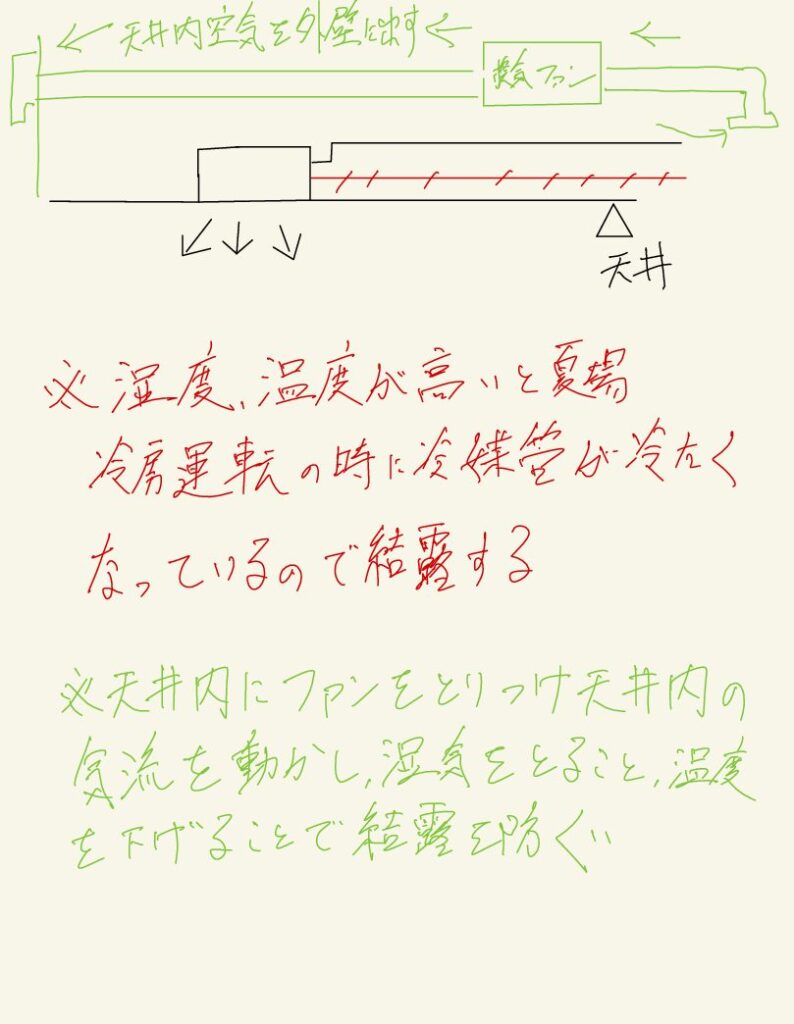

▲ 天井内の結露メカニズム。低温の配管表面が露点温度を下回ると結露が始まる。

空気線図は温度・湿度・露点の関係を一つのグラフで示したものです。縦軸が絶対湿度（g/kg）、横軸が乾球温度（°C）で、相対湿度の曲線が描かれています。「今の空気状態をグラフ上の点として表し、どこで結露するか」を視覚的に読み取れます。

💡 読み方のコツ：空気線図上の「点（空気の状態）」から水平に左へ線を引き、飽和線（RH100%）と交わった温度が「露点温度」です。配管表面温度が露点を下回ると結露が始まります。

▲ 空気線図（教育用簡略版）。A点・B点から左へ水平線を引くと各々の露点温度がわかる。

天井内温度 30°C・相対湿度 50% の場合、絶対湿度は約 13.6 g/kg です。
空気線図上でA点から左へ水平線を引くと、飽和線（RH100%）と 19°C 付近で交わります。
→ 冷媒管の表面温度が 19°C 未満になると結露が発生します。

夏場の低圧冷媒管は表面温度が5〜15°C程度になることも多く、結露が発生しやすい条件です。

天井内に換気扇を設置して湿度を下げ、相対湿度 40% になった場合、絶対湿度は約 10.9 g/kg です。
B点から左へ水平線を引くと、露点は 15°C 付近まで下がります。
→ 露点が下がることで、配管が結露しにくくなります。

換気量は天井内容積の5〜10回/h程度を目安に検討します。温度スイッチ付きファンで自動制御すると効果的です。

天井内温度	RH 60%の露点	RH 50%の露点	RH 40%の露点
25°C	約 16.7°C	约 13.9°C	约 10.5°C
30°C	約 21.4°C	約 19°C	約 15°C
35°C	約 26.0°C	約 24.0°C	約 19.9°C

⚠️ サーバー室・精密機械室は特に注意：
結露が絶対に許されない部屋（サーバー室など）では、冷媒管の保温厚さを20mm以上にすることが標準的な対策です。また保温施工の継ぎ目・テープの浮きがないかも必ず確認しましょう。

天井内にファンを設け、高温多湿の空気を循環・排気します。温度スイッチ（三菱 FS-10TE1等）で一定温度以上になったら自動起動する方法が効果的です。

冷媒管の保温材を適切な厚さで施工し、継ぎ目やテープの浮きがないよう仕上げます。標準は13〜20mm、サーバー室等は20mm以上。

結露問題は設備単体でなく建物全体の問題です。天井内の通気経路・断熱材の有無・開口部の気密性なども確認し、各工種と連携して対応しましょう。
