近年、家庭用・業務用エアコンの冷媒がR410AからR32へ切り替わりが進んでいる。R32はR410Aと比較して地球温暖化係数（GWP）が低く、環境負荷の小さい冷媒として普及が加速しているとも言われている。しかし現場の施工管理者・設備技術者にとって重要なのが、「R32冷媒を使用する機器には遮断弁の設置が必要になる場合がある」という点だ。本稿では、その理由・法令根拠・設置基準・施工のポイントを解説する。

R32冷媒の特徴｜R410Aとの違い

まずR32冷媒の基本的な特徴を整理する。

最も重要な違いは燃焼性である。R410Aは不燃性だが、R32は「微燃性（クラス2L）」に分類される。空気中での燃焼下限界（LFL）は約14.4vol%と高く、通常の使用条件では引火のリスクは低いとされているが、密閉空間での冷媒漏洩時には濃度が上昇し、着火源があれば燃焼する可能性があることは否定できない。

この「微燃性」という特性が、遮断弁設置の根拠となっている。

遮断弁が必要な理由｜高圧ガス保安法との関係

R32冷媒に関連する遮断弁の設置要件は、主に高圧ガス保安法およびその関連規則に基づいている。

具体的には、フルオロカーボン冷媒を使用する冷凍設備のうち、一定規模以上のものについては、冷媒ガスの漏洩時に自動的に冷媒の流れを遮断する「緊急遮断弁」や「自動弁」の設置が求められる場合がある。

なぜR32になって遮断弁の話が増えたのか

R410Aが不燃性だったのに対し、R32は微燃性であるため、漏洩時の安全確保の観点からより厳格な対応が求められるようになった。特に機械室や地下室など換気が不十分な閉鎖空間にR32機器を設置する場合は、漏洩検知器と連動した遮断弁の設置を求めるメーカー・行政指導が増えている。

遮断弁の設置が必要なケース

以下のような条件に該当する場合、遮断弁の設置が必要または強く推奨される。

① 機械室内への設置

換気が制限された機械室内にR32冷媒機器を設置する場合、冷媒漏洩時に室内濃度がLFL（燃焼下限界）に達する可能性がある。この場合、冷媒漏洩検知器と連動した電磁式遮断弁の設置が求められることが多い。

② 地下・半地下への設置

R32は空気より重いため（蒸気比重：約1.1）、漏洩時に床面付近に滞留する性質がある。地下や半地下に設置する場合は特に注意が必要だ。

③ 冷媒充填量が多い大型機器

業務用の大型空調機器では冷媒充填量が多くなるため、漏洩した場合の影響も大きくなる。メーカーによっては一定の充填量を超える場合に遮断弁設置を義務付けているケースもある。

④ メーカー施工基準による指定

各エアコンメーカーの施工説明書・技術資料に「遮断弁設置推奨」または「必須」と記載されている場合は、それに従う必要がある。現場では必ずメーカーの最新の施工基準を確認することが重要だ。

遮断弁の種類と選定ポイント

遮断弁には大きく以下の種類がある。

電磁弁（ソレノイドバルブ）

電気信号で開閉する弁。漏洩検知器からの信号を受けて自動的に閉じる仕組み。最も一般的な方式で、R32対応機器との組み合わせに多く使われる。

• 電源喪失時の動作（フェイルクローズ型を選定することが多い）に注意
• 冷媒に対応した材質・耐圧性能であることを確認
• R32対応品であることをメーカーカタログで確認

手動遮断弁

手動で操作するバルブ。緊急時や定期点検時の冷媒封じ込めに使用する。電磁弁と組み合わせて使用することが多い。

漏洩検知器との連動

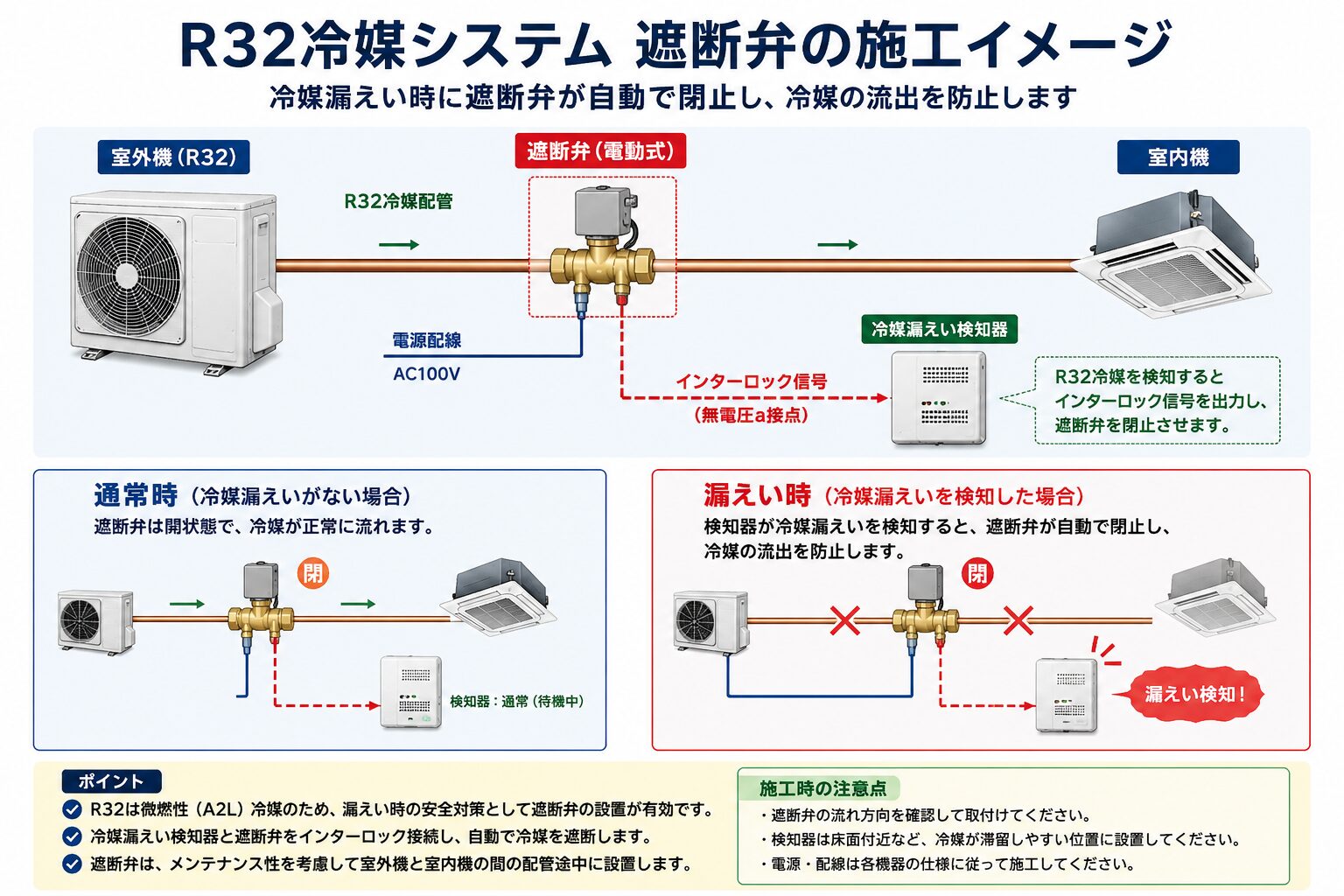

遮断弁は単体で設置するだけでなく、冷媒漏洩検知器との連動が重要だ。

一般的なシステム構成：

1. 冷媒漏洩検知器が冷媒濃度を常時監視
2. 設定濃度（LFLの25%程度）を超えた場合にアラーム発報
3. 同時に電磁弁（遮断弁）に閉信号を送信
4. 冷媒の流れを遮断し、漏洩拡大を防止
5. 換気設備と連動して強制換気を開始

漏洩検知器のセンサー位置は、R32の蒸気比重（約1.1）から床面付近（床上30cm程度）に設置するのが基本だ。

施工時の注意点

① メーカー施工基準の最新版を必ず確認する

R32対応機器の施工基準はメーカーによって異なり、また改定されることもある。施工前に必ず最新の施工説明書・技術資料を入手して確認することが重要だ。

② 設置場所の換気量を計算する

機械室等の換気量が冷媒漏洩時の安全濃度を維持できるかを計算で確認する。必要換気量の計算は各メーカーの技術資料に計算式が記載されていることが多い。

③ 電気工事との調整

電磁弁・漏洩検知器・換気設備の連動には電気工事が必要になる。電気工事業者との早期調整が重要だ。

④ 完成後の動作確認

施工完了後は必ず漏洩検知器のテスト作動・遮断弁の動作確認・換気設備との連動確認を実施する。

まとめ

R32冷媒は環境性能に優れる一方、微燃性という特性から、設置環境によっては遮断弁・漏洩検知器・換気設備の組み合わせによる安全対策が必要になる。

特に機械室・地下室などの閉鎖空間への設置では、メーカー施工基準・高圧ガス保安法の関連規制・行政指導を確認した上で適切な安全対策を施すことが重要だ。

「R32だから遮断弁が必要」と一律に判断するのではなく、設置場所の条件・冷媒充填量・換気状況などを総合的に判断した上で、必要な対策を施工図に反映させることが現場技術者としての重要な役割だと言えよう。
