立面図とは?設備技術者が現場で使う読み方・ポイントをわかりやすく解説
建築図面の中で立面図は、建物の外観を正面・側面・背面などから見た図面です。設備技術者にとっては一見関係が薄そうに思えますが、外壁貫通・外部設備機器の取付位置・外気取入口の確認など、実務で必ず参照する図面のひとつです。
立面図とは

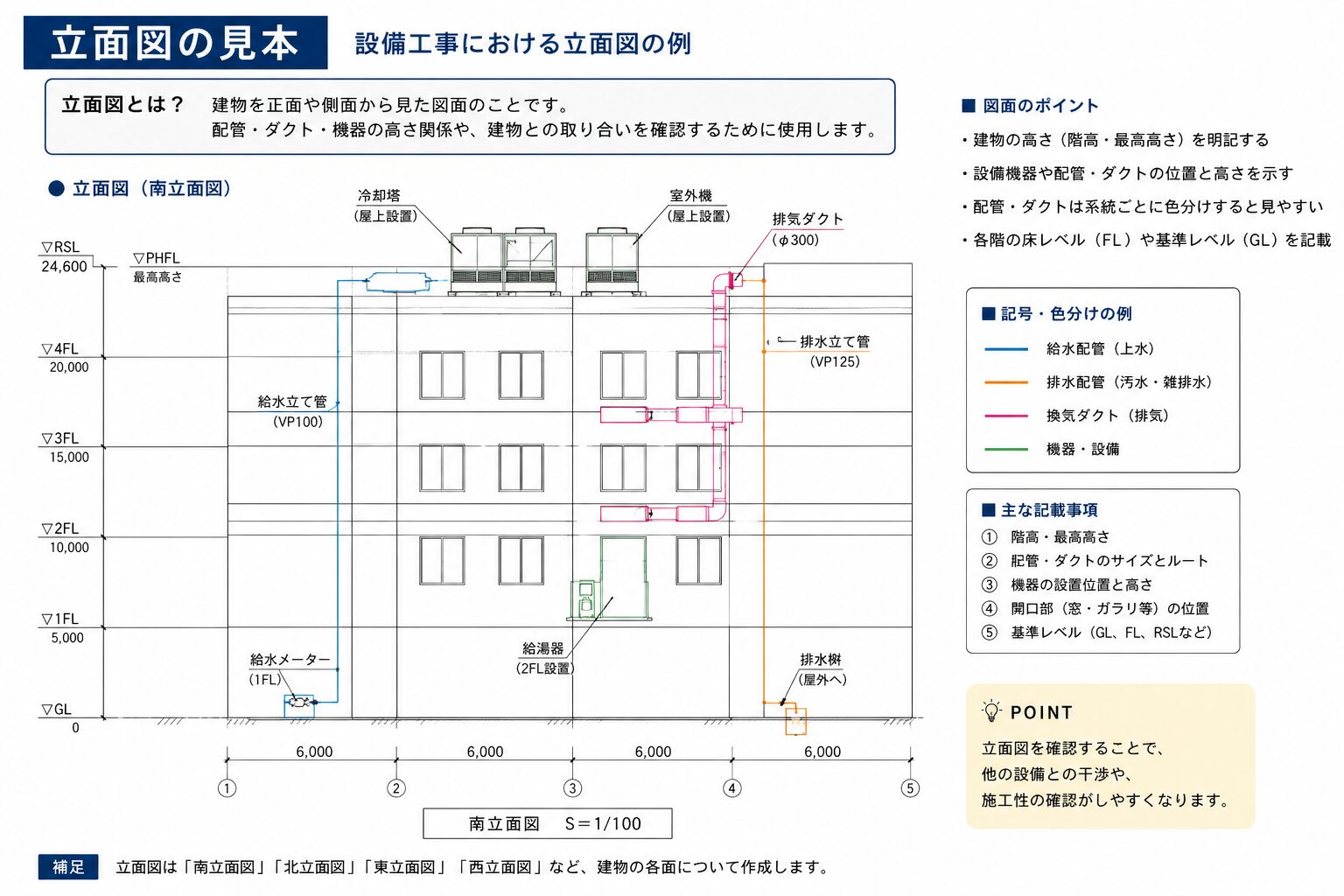

立面図とは、建物を外側から水平方向に見た図面です。建物の外観の形状・高さ・開口部の位置・外壁仕上げなどが記載されています。一般的に東西南北の4方向それぞれで作成されます。
| 図面名 | 見る方向 |
|---|---|
| 南立面図 | 建物を南側から見た図 |
| 北立面図 | 建物を北側から見た図 |
| 東立面図 | 建物を東側から見た図 |
| 西立面図 | 建物を西側から見た図 |

立面図に記載される主な情報
- 外壁の仕上げ材・色
- 窓・ドアの位置と大きさ
- 各階の高さ(FL高さ)
- 軒高・最高高さ・パラペット高さ
- 外部設備機器の取付位置(室外機・換気口・ルーバーなど)
- 外壁貫通部(スリーブ・配管貫通箇所)の位置
設備技術者が立面図で確認するポイント
① 外気取入口・排気口の位置
空調機の外気取入ダクトや換気扇の排気口は、外壁に開口が必要です。立面図でその位置・高さ・ルーバーのサイズを確認します。特に取入口と排気口が近すぎると短絡(ショートサーキット)が起きるため、距離の確認が重要です。
② 室外機・冷却塔の設置位置
屋上や外壁に設置する室外機・冷却塔の位置は立面図で確認できます。近隣建物への影響・騒音の方向・メンテナンス動線なども立面図を見ながら検討します。
③ 外壁貫通スリーブの位置確認
給排水管・ガス管・電気配管が外壁を貫通する箇所は、立面図に示される場合があります。貫通位置の高さが適切かどうか(地盤面からの高さ・フロアとの関係)を確認します。
④ 各階FL高さの把握
立面図には各階のFL(床レベル)高さが記載されています。竪管の長さ計算や機器の搬入経路検討に使います。
立面図を読む際の注意点
- GL(グラウンドライン)基準を確認する:高さはすべてGLからの寸法で表される。敷地の高低差がある場合は注意。
- 平面図と照合する:立面図だけでは奥行き方向の情報がわからない。平面図と合わせて立体的に把握する。
- 外部設備図と照合する:立面図は建築図なので、実際の設備機器の詳細は設備の外部図面と合わせて確認する。
まとめ
立面図は外観を把握するだけでなく、外気取入・排気・室外機設置・外壁貫通など設備工事に直結する情報が詰まっています。「設備には関係ない」と流し読みせず、外壁開口と高さ情報を必ず確認する習慣をつけましょう。
