平面詳細図とは？すべての図面の軸になる理由と設備技術者が押さえるべき読み方

建築図面の中でも平面詳細図は、設備工事の実務において特別な位置づけにあります。単に「平面図を拡大したもの」ではなく、断面図・矩計図・天井伏図・展開図など、あらゆる図面の基準（軸）となる図面です。

この記事では、平面詳細図がなぜすべての図面の軸になるのかという本質的な意味合いから、設備技術者が現場で活用するポイントまで踏み込んで解説します。

コンテンツ

平面詳細図とは

平面詳細図とは、建物の特定部位を縮尺1/30〜1/50で拡大して描いた平面図です。通常の平面図（1/100〜1/200）では表現しきれない、壁の仕上げ厚・建具寸法・器具の設置位置・床仕上げ材の種別などが詳細に記載されています。

図面タイトルには「A-PD」「詳細平面図」などと記載され、トイレ・洗面・厨房・機械室など、設備が集中する部位ごとに作成されます。

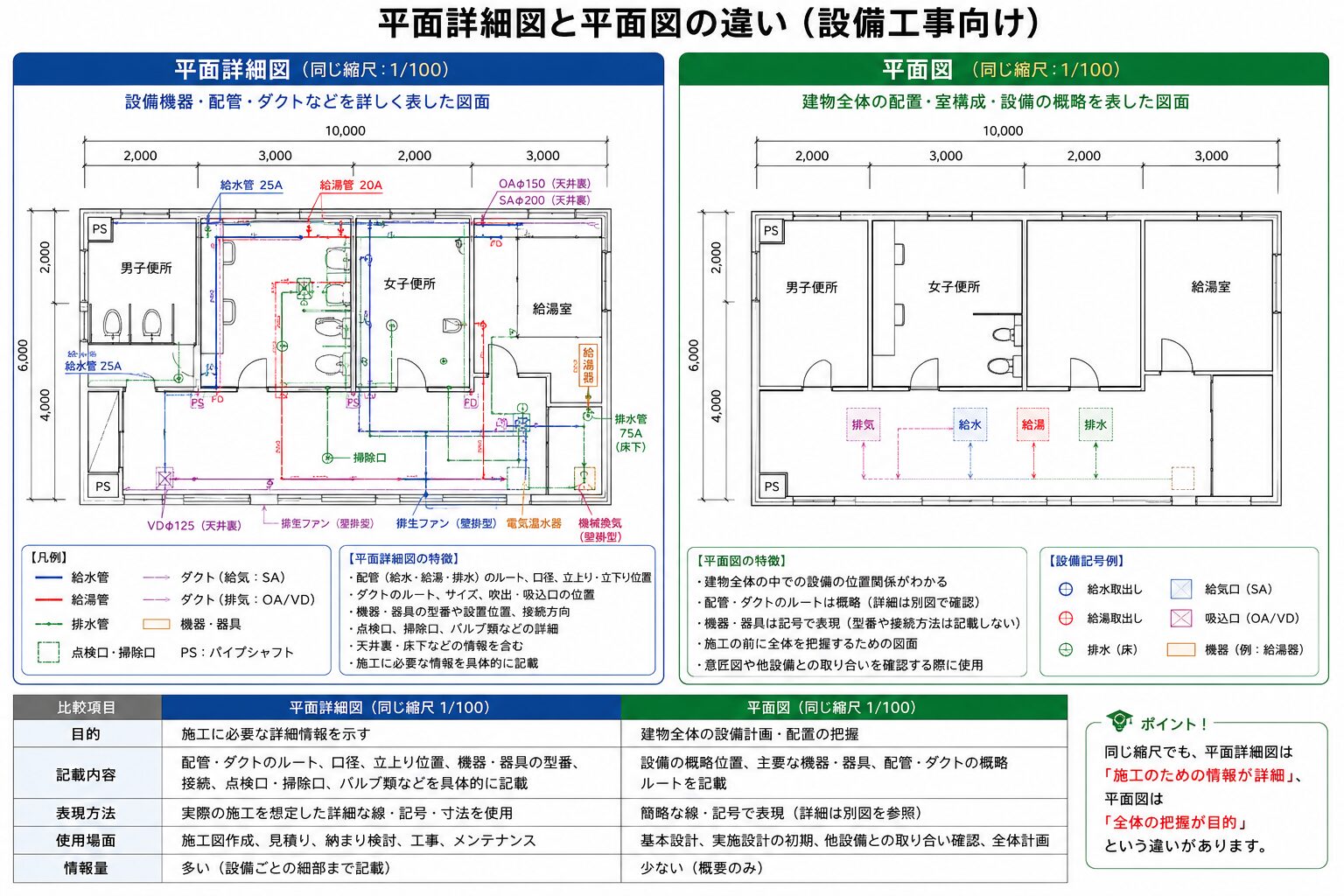

上の図解のとおり、同じ縮尺1/100でも平面詳細図は配管ルート・口径・機器型番・点検口など施工に必要な情報が詳細に記載されており、平面図は全体配置の把握を目的とした概略図です。

平面詳細図は単独で使う図面ではなく、他のすべての図面が平面詳細図を起点として作成されます。その理由は、平面詳細図が「水平方向の基準情報」をすべて持っているからです。

建物の位置基準となる通り芯（柱芯）と、実際の生活空間の基準となる仕上げ面（FL・壁面）の両方が平面詳細図に記載されています。この2つの基準線がすべての図面に共通して使われます。

つまり、平面詳細図なしには他の図面は成立しないというのが設計・施工の実態です。

設備の施工図（配管図・ダクト図）を描く際も、まず平面詳細図を下敷きにして壁・柱・器具の位置を取り込みます。配管ルートや機器の取付位置はすべて平面詳細図の寸法を基準に決まります。

逆に言えば、平面詳細図を正確に読めない設備技術者は、正しい施工図が描けないということになります。

配管の引き込み位置や機器の設置位置は「通り芯から○mm」という形で管理されることが多いです。平面詳細図で壁の構成（躯体＋下地＋仕上げ）を確認し、通り芯から仕上げ面までの合計寸法を把握することが最初のステップです。

この寸法を間違えると、配管が仕上げ面から飛び出したり、器具が取り付かないといったトラブルが現場で発生します。

便器・洗面器・シンクなどの芯寸法（壁や隣の器具からの距離）は平面詳細図に記載されています。給排水管の引き込み位置を決める基準になるため、施工図作成前に必ず確認します。

特に便器の排水芯（壁芯からの距離）は床スラブの貫通穴と直結するため、事前確認が不可欠です。

平面詳細図には断面図の切断位置（A-A、B-Bなど）が記載されています。設備が複雑な箇所は平面詳細図の切断位置記号から対応する断面図を引き出して合わせて読むことで、天井高さや梁下寸法を確認できます。

平面詳細図を読みながら「この室の天井はどうなっているか（天井伏図）」「壁面に何がつくか（展開図）」を同時に意識することで、設備のルートや機器位置の整合を取りやすくなります。

たとえばトイレの平面詳細図を見たとき、換気扇の位置・給気口の位置・手洗いカウンターの高さを同時に天井伏図・展開図で確認するのが正しい読み方です。

電気のコンセント・スイッチ位置と給排水管の位置が干渉しないか、平面詳細図を使って事前に確認します。狭いトイレや洗面室では特に干渉が起きやすく、平面詳細図の段階で気づけるかどうかが現場の手戻りを左右します。
