消防ポンプ（加圧送水装置）の選定方法｜流量・全揚程の計算式と選定手順を解説

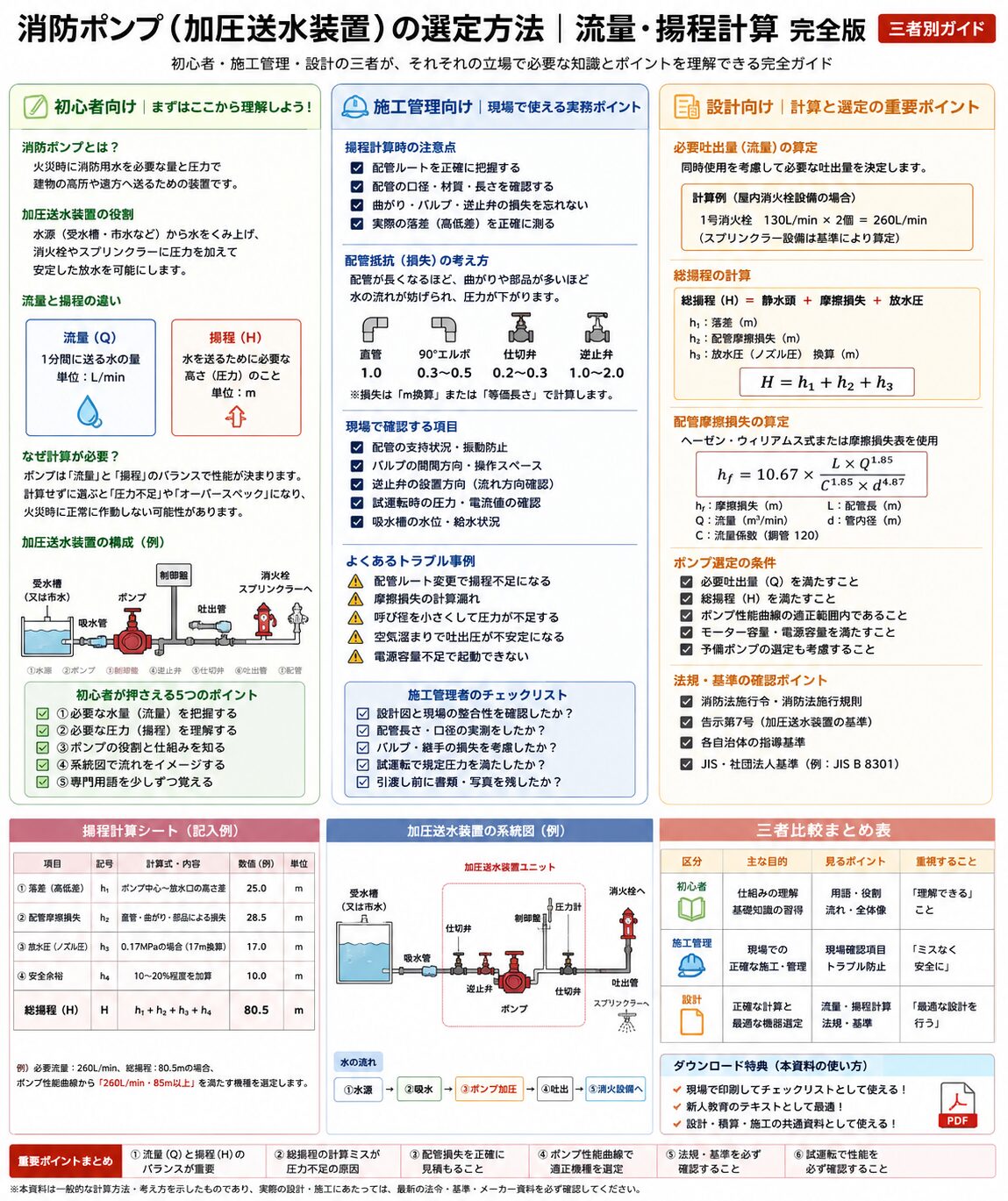

消防ポンプ（加圧送水装置）はスプリンクラー・屋内消火栓・連結送水管などの消防設備に水を供給する心臓部です。選定を誤ると放水圧力・流量が不足して設備本来の性能を発揮できません。本記事では消防ポンプの選定手順・計算方法を解説します。

コンテンツ

消防ポンプの種類

H = h1 + h2 + h3 + h4 H：全揚程[m]　h1：実揚程（水源〜最高位ヘッドの高さ）　h2：配管摩擦損失　h3：ホース損失（消火栓）　h4：ヘッド必要放水圧力換算

💡 圧力→揚程換算：1 MPa = 約102 m（水頭）。ヘッド必要放水圧力 0.1 MPa = 約10 m換算。

設備	必要流量（Q）	必要放水圧力	水源水量の目安
スプリンクラー（閉鎖型標準）	最大同時放水ヘッド数 × 80 L/min	ヘッド位置で 0.1 MPa以上	同時放水ヘッド数 × 1.6 m³
屋内消火栓（1号）	150 L/min × 同時使用栓数（最大2栓）	ノズル先端 0.17 MPa以上	2.6 m³以上（2栓同時）
屋内消火栓（2号・易操作）	60 L/min × 同時使用栓数	ノズル先端 0.25 MPa以上	1.2 m³以上
屋外消火栓	350 L/min × 同時使用栓数（最大2栓）	ノズル先端 0.25 MPa以上	7 m³以上（2栓同時）

ステップ	内容
① 必要流量の決定	設備種別・同時使用数から計算（上記表参照）
② 全揚程の計算	実揚程 + 配管損失 + ヘッド必要圧力換算
③ ポンプ選定	Q・H をカバーするポンプを選定。停止点の全揚程は定格の140%以下
④ 過負荷チェック	締め切り揚程 ≦ 全揚程の140%（150%説もあり）
⑤ 補助ポンプ（呼水装置）	ポンプ本体とは別に設置。常時充水維持用
⑥ 電源・非常電源確認	常用電源断絶時に自動で非常電源に切替

💡 Hazen-Williams式で配管損失を計算：各区間の圧力損失を合計して全揚程に加算します。詳細は「配管摩擦損失計算方法」をご覧ください。

❌ 失敗① 配管摩擦損失を全揚程に含めない実揚程だけで選定すると、実際の放水圧力がヘッドの必要値を下回ります。各区間の摩擦損失を計算して全揚程に加算してください。

❌ 失敗② 締め切り揚程のチェックを忘れる消防ポンプは定格全揚程の140%を超える締め切り揚程のポンプは使用できません。カタログのポンプ性能曲線で確認しましょう。

❌ 失敗③ 複数設備の水源を個別に設置してしまうスプリンクラーと屋内消火栓で水源（受水槽）を共用できるケースがあります。設計初期に兼用の可否を確認することで、コスト・スペースを削減できます。
