矩計図とは？設備技術者が必ず押さえるべき読み方と天井裏寸法の確認方法

設備技術者にとって矩計図（かなばかりず）は、最も重要な建築図面のひとつです。天井裏の有効寸法・床の仕上げ構成・壁の断面構成など、設備の納まりを左右する情報がすべて詰まっています。

矩計図とは

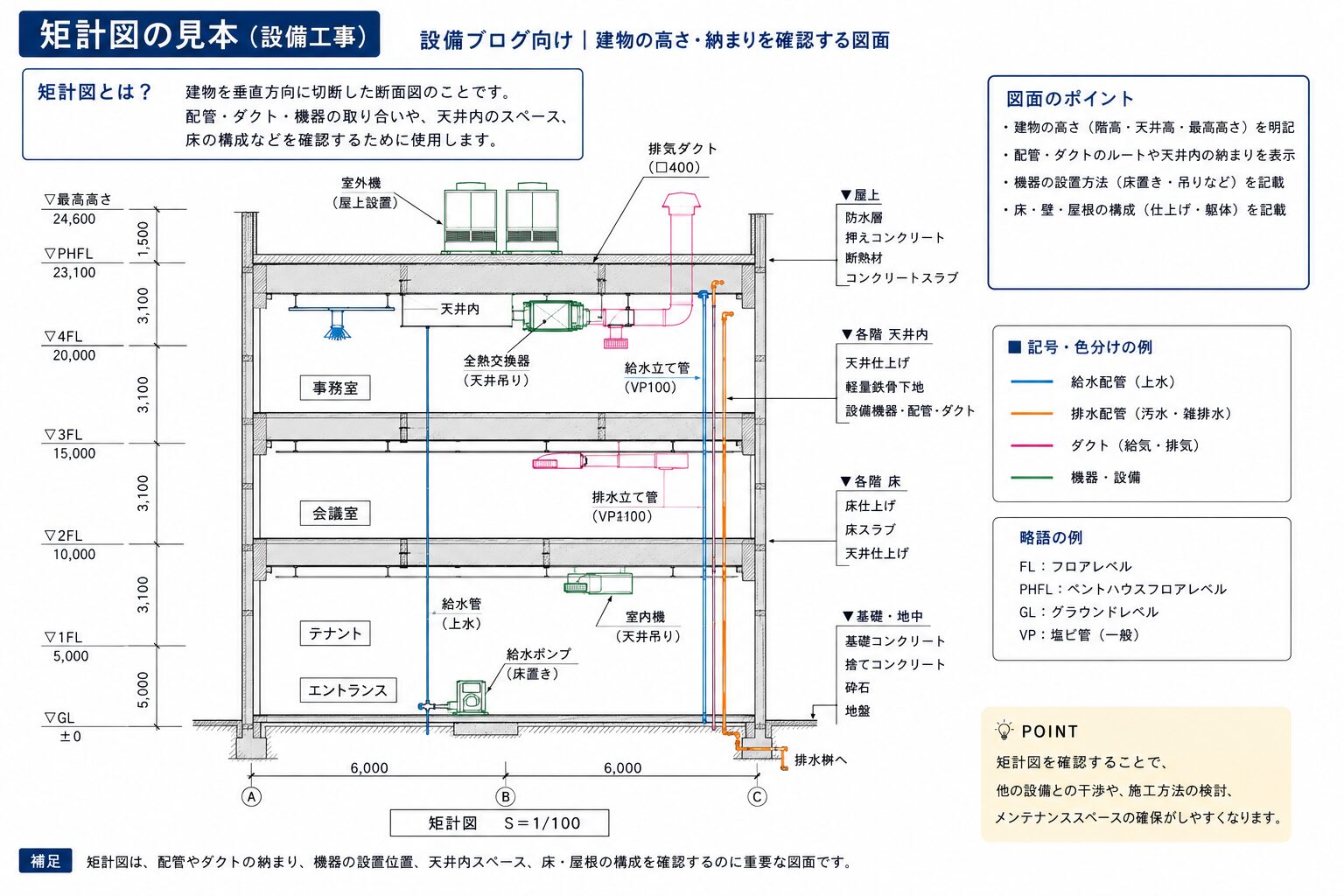

矩計図とは、建物を垂直に切断した詳細断面図です。縮尺は1/20〜1/50程度で描かれ、床・壁・天井・屋根の仕上げ構成と各部の寸法が細かく記載されています。

「矩計（かなばかり）」とは、直角・寸法を意味する言葉で、建物の垂直方向の寸法関係をすべて表す図面です。断面図よりもさらに詳細に、各部位の材料・厚さ・仕上げまで記載されています。

矩計図に記載される主な情報

• 各階のFL（床レベル）・SL（スラブレベル）・CL（天井レベル）の高さ
• 床の構成（スラブ厚・モルタル・仕上げ材の厚さ）
• 天井の構成（天井仕上げ材・野縁・吊り金物の高さ）
• 壁の断面構成（躯体・断熱材・下地・仕上げ材）
• 屋根の構成（防水層・断熱材・押えコンクリートなど）
• 基礎の形状・深さ
• 軒・パラペットの納まり

設備技術者が矩計図で確認するポイント

① 天井裏の有効寸法（最重要）

設備工事で最も重要なのが天井裏の有効寸法です。矩計図でSL（スラブ下面）からCL（天井仕上げ面）までの寸法を確認します。

この寸法の中に、空調ダクト・給排水管・電気配線・スプリンクラー配管など、すべての設備を収める必要があります。天井裏が狭い場合は他業種との調整が不可欠で、矩計図が確認の起点になります。

② 床の仕上げ構成と配管スペース

床下に排水管を通す場合、床の構成（スラブ＋モルタル＋仕上げ材の合計厚さ）と二重床の有無を矩計図で確認します。特にトイレ・洗面・厨房では排水管の勾配を確保できるだけのスペースがあるかが重要です。

③ 階高と各部レベルの把握

矩計図には各階のFL・SL・CLが高さ寸法とともに記載されています。竪管の長さ・機器の搬入可否・天井内機器（全熱交換器・FCUなど）の設置検討に使います。

④ 外壁・屋根の断熱構成の確認

空調負荷計算を行う際、外壁・屋根の断熱仕様が必要です。矩計図に記載されている断熱材の種類・厚さを読み取ることで、熱貫流率（U値）の計算ができます。

矩計図の読み方のコツ

• まずSLとFLとCLの3つの高さを確認する：これが天井裏寸法計算の基本。
• 梁の位置を断面図と合わせて確認する：梁下がもっとも天井裏が狭くなる箇所。
• 平面詳細図の切断位置と照合する：矩計図はどの位置で切断したかを平面詳細図で確認してから読む。

まとめ

矩計図は設備技術者にとって「天井裏に設備が入るかどうか」を判断するための最重要図面です。天井裏有効寸法・床下スペース・各部レベルの3点を最初に確認することが、現場での手戻りをなくす近道です。
