機外静圧とは？初心者向けにわかりやすく解説｜計算方法・単位・実務の注意点

機外静圧（きがいせいあつ）は、空調・換気設備の設計で必ず登場する言葉ですが、「なんとなく知っているけど説明できない」という若手技術者も多い概念です。本記事では機外静圧とは何か、どうやって計算するか、実務での使い方を初心者向けにわかりやすく解説します。

コンテンツ

機外静圧とは？
「機内」と「機外」の違い
圧力損失とは？
機外静圧の計算例
- 条件
機外静圧の単位
用途別の機外静圧の目安
Q-P曲線（性能曲線）の見方
実務でよく起きる失敗パターン
まとめ

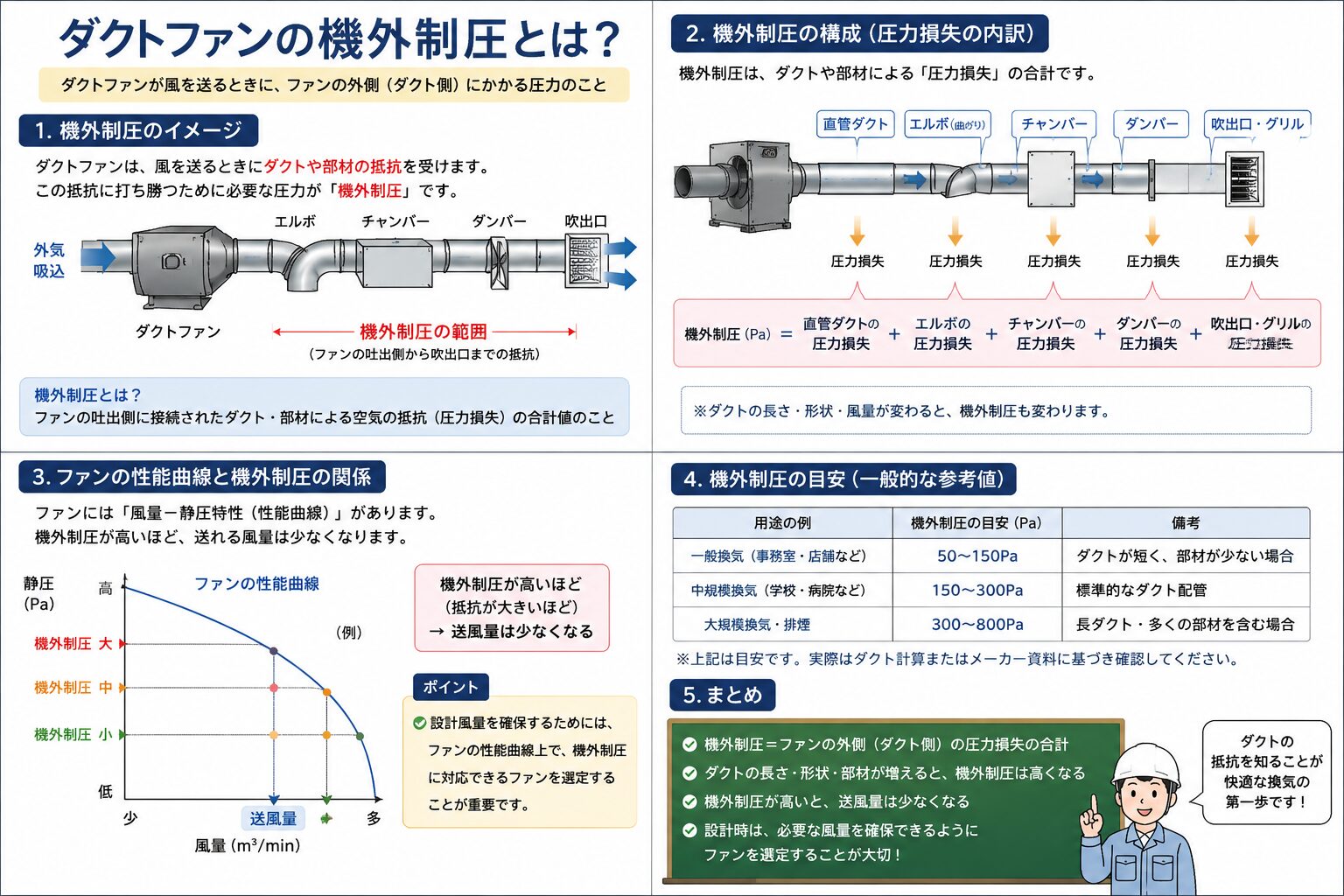

機外静圧とは？

機外静圧とは、ファン（送風機）がダクト系統に対して送り出せる圧力のことです。

ファンは空気を押し出す力（圧力）を持っています。この圧力が、ダクト内の空気の抵抗（圧力損失）に打ち勝つことで、空気が目的の場所まで届きます。

📌 超シンプルに言うと
機外静圧＝ファンがダクトを押し通せる力
圧力損失＝ダクト系統の空気の抵抗

機外静圧 ≧ 圧力損失 になっていれば、設計した風量が各室に届く

「機内」と「機外」の違い

ファンの仕様書には「全静圧」と「機外静圧」の2つが記載されていることがあります。この違いを整理しておきましょう。

用語	意味
全静圧	ファン単体が発生できる静圧の総量
機内圧力損失	ファン本体・フィルター・コイル・チャンバー等、機器内部の圧力損失
機外静圧	全静圧－機内圧力損失＝ダクト系統に使える圧力

機外静圧＝全静圧－機内圧力損失
ダクト設計で使う圧力はこの「機外静圧」です

⚠ よくある間違い
カタログの「全静圧」をそのままダクトの圧力損失と比較してしまうと、実際には風量が出ない設計になることがあります。必ず「機外静圧」と比較してください。

圧力損失とは？

機外静圧と比較する「圧力損失」とは、ダクト内を空気が流れる際に生じる摩擦・曲がり・絞りによるエネルギーの損失です。

圧力損失の種類	原因
直管部の摩擦損失	ダクト内壁との摩擦。長いほど、流速が速いほど大きい
局部抵抗（曲がり・分岐）	エルボ・チーズ・ダンパー等による乱流
制気口・グリルの抵抗	吹出口・吸込口の通過抵抗

ダクト設計では、給気側・排気側それぞれの最も圧力損失が大きい経路（最遠端系統）の合計圧力損失を計算し、これが機外静圧以下になるようにダクトサイズを決めます。

機外静圧の計算例

実際の設計での流れを見てみましょう。

条件

天井カセット型エアコン（PAC）の機外静圧：30 Pa
ダクト系統の圧力損失（最遠端）：25 Pa

30 Pa（機外静圧）≧ 25 Pa（圧力損失）→ OK ✅
機外静圧が圧力損失を上回っているので、設計した風量が届く

逆に、圧力損失が機外静圧を超えてしまう場合は、以下の対策が必要です。

対策	内容
ダクトサイズを大きくする	断面積を増やして流速を下げ、摩擦損失を減らす
ダクト経路を短くする	最遠端を短縮してルートを見直す
曲がり・分岐の数を減らす	局部抵抗を減らす
機外静圧の高い機種に変更する	メーカーの別機種・別シリーズを検討

機外静圧の単位

機外静圧の単位は Pa（パスカル） です。古い資料では mmAq（ミリメートル水柱） が使われていることもあります。

1 mmAq ≒ 9.8 Pa（約10 Pa）
1 Pa ≒ 0.102 mmAq

カタログによってPaとmmAqが混在しているため、比較する際は単位を統一しましょう。

用途別の機外静圧の目安

機器の種類によって、一般的な機外静圧の大きさが異なります。

機器の種類	機外静圧の目安	備考
天井カセット型エアコン（PAC）	0〜30 Pa（機種による）	ダクトを長く伸ばすのには不向き
天井埋込ダクト型エアコン	30〜150 Pa	ダクト接続前提の機種。中規模向け
エアハンドリングユニット（AHU）	100〜300 Pa以上	大規模施設向け。高静圧タイプあり
全熱交換器（天井埋込型）	50〜150 Pa	給排気ダクトそれぞれで確認が必要
送風機（ファンコイルユニット等）	機種により大幅に異なる	Q-P曲線（性能曲線）で確認する

💡 実務のコツ：天井カセット型エアコン（機外静圧0Pa相当の機種）にダクトを接続すると、すぐに風量不足になります。ダクトを引き回す場合は必ず「ダクト接続対応」と明記された機種（機外静圧30Pa以上）を選んでください。

Q-P曲線（性能曲線）の見方

ファン・送風機のカタログには Q-P曲線（風量-静圧曲線） が記載されています。この曲線の見方を理解することが、機外静圧を正しく使うための重要なポイントです。

横軸：風量（m³/h または m³/min）
縦軸：静圧（Pa または mmAq）
曲線上の点が「その風量のときに発揮できる静圧」を示す

📌 Q-P曲線の読み方

設計風量（例：1,000 m³/h）での縦軸の値が「機外静圧」です。
この値がダクト系統の圧力損失を上回っていれば、設計通りの風量が流れます。

逆に、圧力損失が大きすぎると運転点が左にずれ、風量が落ちてしまいます。

実務でよく起きる失敗パターン

❌ 失敗① 機外静圧を確認せずに天カセにダクトを接続する

天井カセット型エアコンの中には、機外静圧が0Paの機種があります。こういった機種にダクトを接続すると、ダクトの抵抗に勝てず風量が激減します。必ず仕様書で「機外静圧：○○Pa」を確認してください。

❌ 失敗② 最遠端だけでなくすべての系統を確認しない

圧力損失の計算は「最も遠い系統」だけでなく、分岐した各ルートでバランスが取れているかも確認が必要です。近い吹出口に風が集中し、遠い吹出口から風が出ないというトラブルが起きます。

❌ 失敗③ フィルター目詰まりを考慮しない

フィルターが目詰まりすると機内圧力損失が増大し、機外静圧が減少します。フィルターは定期清掃・交換を前提として、目詰まり時の圧力損失も考慮した設計が必要です。

まとめ

機外静圧＝ 全静圧ー機内圧力損失。ダクト系統に使える圧力のこと
機外静圧 ≧ ダクト系統の圧力損失となるように設計する
単位は Pa（パスカル）。古い資料のmmAqとは 1 mmAq ≒ 10 Pa で換算
天井カセット型エアコンはダクト接続に向かない機種がある（機外静圧0Pa）
Q-P曲線（性能曲線）で設計風量時の機外静圧を確認する
