通気配管をあふれ縁から150ミリ立ち上げなければいけない理由
スポンサーリンク
コンテンツ
通気配管・あふれ縁とは？
通気管（つうきかん）とは
排水管内部の気圧を大気圧に保つための配管です。排水が勢いよく流れると管内が負圧になり、トラップ（封水）が吸い込まれてしまいます。通気管はこの圧力変動を防ぎ、トラップの封水を正常に保つ重要な役割を担っています。
あふれ縁（あふれえん）とは
洗面台・流し台・浴槽・便器などの衛生器具において、水がそれ以上たまると外にあふれ出す最高水位の縁のことです。洗面台であれば排水口の周縁部（洗面ボウルの上端部）がこれにあたります。

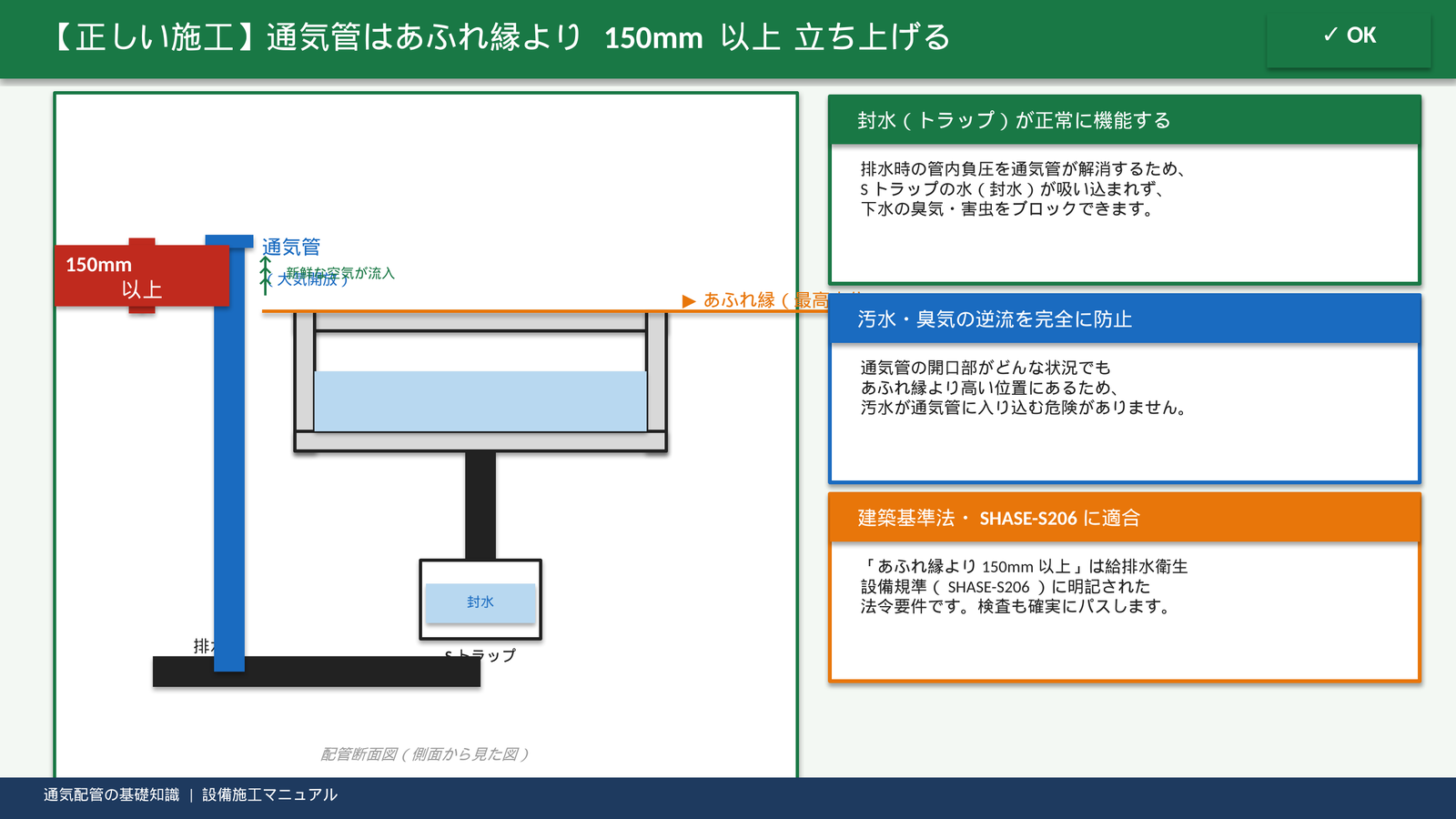

正しい施工 — 150mm以上立ち上げる
正しい施工では、通気管の開口端（端部）をあふれ縁より150mm以上高い位置に設けます。
| 基本公式 |
|---|
| 通気管端部の高さ ≥ あふれ縁の高さ + 150mm |
- 通気管端部の高さ ≥ あふれ縁の高さ + 150mm
- 通気管は壁内または露出で立ち上げ、大気に開放する
- 水平区間は排水の流れ方向に向かって適切な勾配をつける

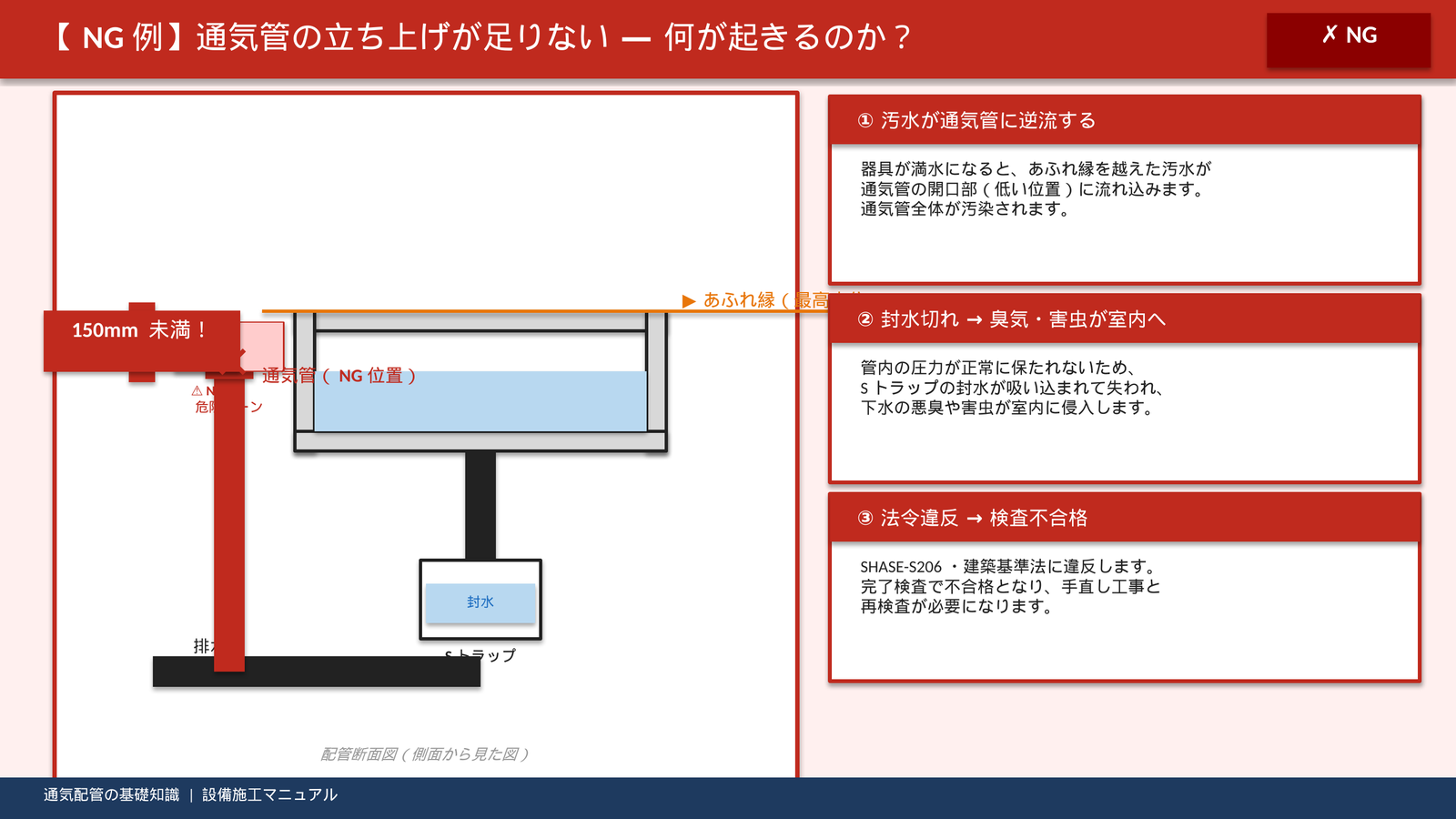

150mmを守らないとどうなるか？
「少し低くても大丈夫では？」と思う方もいるかもしれません。しかし、立ち上げ不足は深刻なトラブルに直結します。

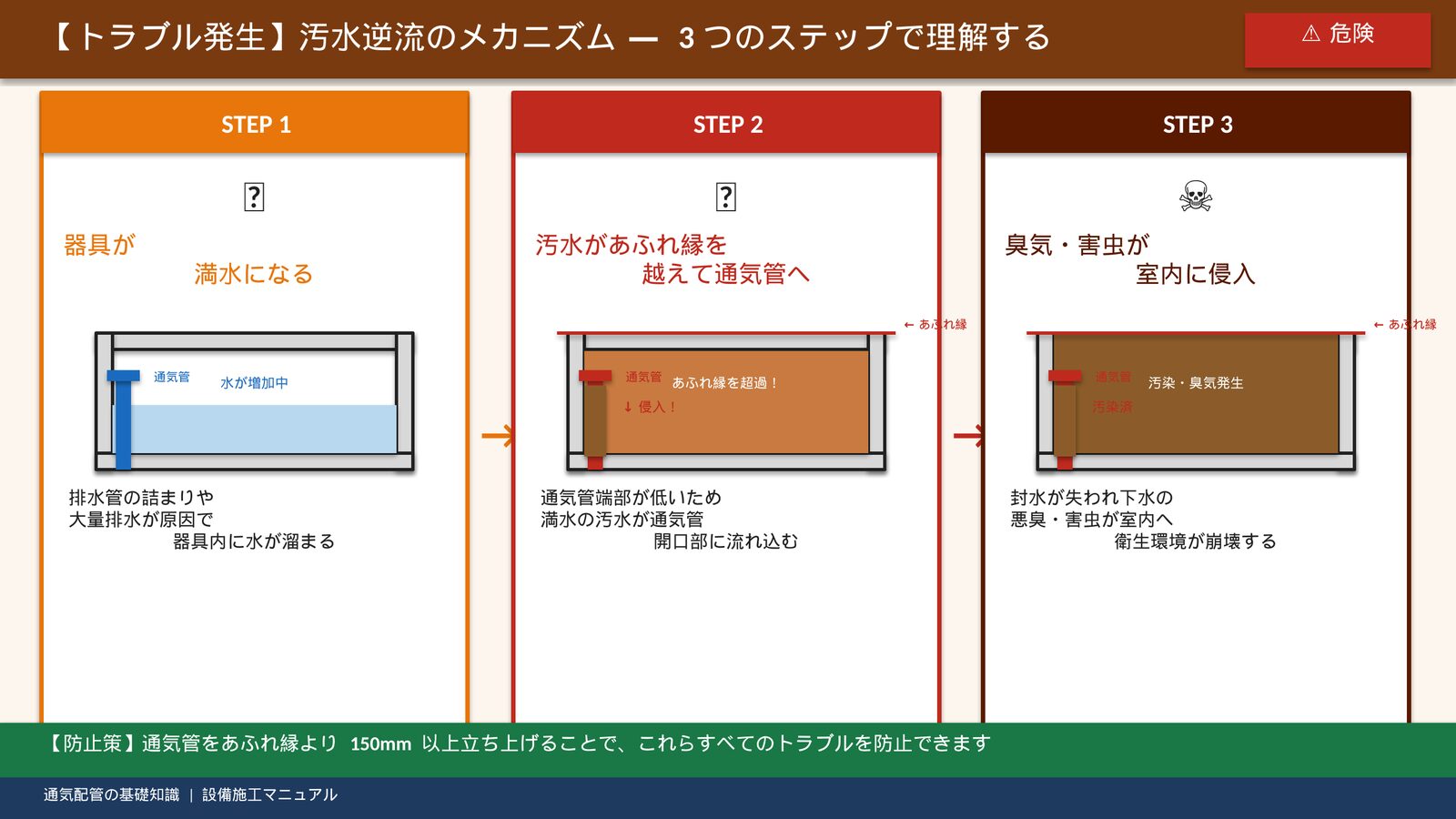

トラブル発生の流れ
- 排水詰まりや大量排水により器具が満水になる
排水管の詰まりや同時多量排水で器具（洗面台・浴槽など）に水が溜まる - 水位があふれ縁を超え、通気管の開口部に達する
通気管端部があふれ縁より低いため、満水になった汚水が通気管の口に流れ込む - 汚水が通気管内に侵入し、配管内が汚染される
通気管に汚水が入り込み、封水切れで悪臭・害虫の侵入も発生
立ち上げ不足が引き起こす問題
- 汚水が通気管内に逆流し、配管全体が汚染される
- 封水（トラップ内の水）が失われ、下水の臭気が室内に充満する
- 害虫（ゴキブリ・ハエ）が排水管から室内へ侵入する
- 建築基準法・設備規準違反となり、検査不合格・手直し工事が必要になる

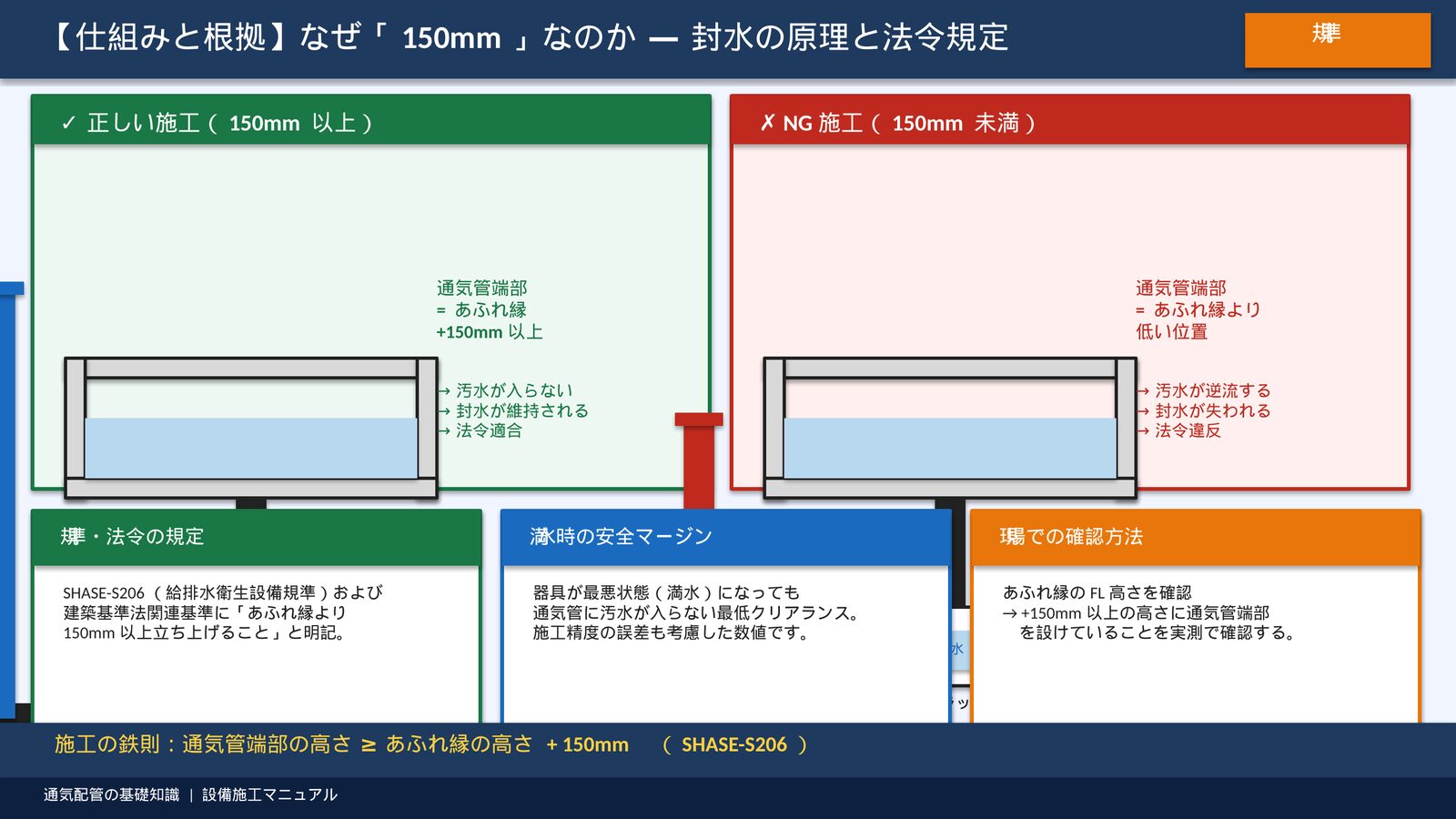

なぜ「150mm」なのか？法令根拠
「150mm以上」は現場の経験則ではなく、設備規準・法令で定められた数値です。
関連法令・規準
| 法令・規準 | 内容 |
|---|---|
| SHASE-S206（空気調和・衛生工学会） | 通気管の末端は「最高位の衛生器具のあふれ縁より150mm以上高く立ち上げること」と明記 |
| 建築基準法施行令および関連告示 | 衛生設備の技術基準を規定。各自治体の条例でも同様の規定あり |
| 公共建築工事標準仕様書（国土交通省） | 通気管の立ち上げ高さを規定。設計・施工の基本 |
150mmという数値は「器具が最悪状態（満水）になっても汚水が通気管に入らない」最低限のクリアランスです。施工誤差を考慮しても安全を確保できる数値として規定されています。
正しい施工 vs NG施工 比較表
| 比較項目 | ✓ 正しい施工（150mm以上） | ✗ NG施工（150mm未満） |
|---|---|---|
| 汚水逆流リスク | なし（器具満水時も安全） | あり（満水時に汚水が流入） |
| 封水の保持 | 正常（臭気を遮断） | 封水切れ→臭気・害虫侵入 |
| 法令適合 | SHASE-S206・建築基準法適合 | 違反→検査不合格・手直し |
| 衛生環境 | 室内の清潔・安全を確保 | 汚染・悪臭・害虫被害 |
現場チェックリスト
施工前・施工中・完了検査前に以下の項目を確認しましょう。
- 各衛生器具のあふれ縁の高さ（FL＋〇〇mm）を図面で確認した
- 通気管端部の高さが「あふれ縁＋150mm以上」になるよう墨出し・取付を行った
- 壁内通気管は仕上がり後も高さが変わらないことを確認した
- 複数の器具が同一通気系統に接続される場合、最も高いあふれ縁を基準に150mmを確保した
- 通気管の末端は大気に開放され、閉塞・異物詰まりがないことを確認した
- 試験（通水試験・気密試験）前に高さの実測値を記録した
よくある現場ミス
- 「だいたいこのくらい」と目視で判断し、実際は100mm程度しかなかった
- 器具の取付高さが変更になったのに通気管の位置を修正し忘れた
- 仕上げ材（タイル・パネル）施工後に通気管端部が隠れてしまった
- 複数器具のうち最も高い器具を基準にしなかった
まとめ
- 通気管はトラップ封水を守り、臭気・害虫の侵入を防ぐために不可欠な配管
- 端部はあふれ縁より150mm以上高く立ち上げることが法令・規準で定められている
- 不足すると汚水逆流・臭気発生・法令違反という深刻なトラブルが起きる
- 現場では複数器具のうち最も高いあふれ縁を基準に寸法を確保する
- 「150mm以上」は安全マージンと施工誤差を考慮した合理的な数値
